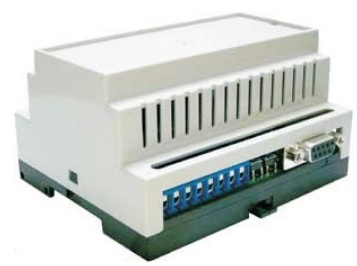

Задачи, решаемые при применении светодиодного контроллера "Кисловодск":
- Перенос создания динамических картин в рекламные агентства. Теперь Вы не ограничены возможностями программистов, выполняющих проектирование заказных светодиодных контроллеров. Вы можете создать любую картину сами, или использовать заранее написанные файлы, где несложно изменять длительность, чередование цвета и другие элементы программы, или переставлять элементы программы с места на место. Время проектирования светодинамической картины сокращается до нескольких часов.
- Создание собственного стиля, наработка библиотек светодинамических картин- теперь это возможно.
- Многоканальная динамика теперь возможна даже на малобюджетных конструкциях. Цена за канал составляет 200 рублей.
- Контроллер "Кисловодск" позволяет создать динамику любой сложности. Длительность программы достигает нескольких часов.
Основные параметры
- максимальный ток канала 16А;
- максимальный ток на все каналы 70;
- максимальное напряжение на разомкнутом канале 25В;
- коммутация относительно земли (минус, GND);
- каналы защищены обратным стабилитроном, защита от индуктивных выбросов;
- напряжение питания контроллера (клемма Vss) +7,5 ~ 25В;
- гальванически развязанный RS-232 порт;
- программируемый таймер, срабатывающий по уровню освещенности (возможна замена фотодатчика кнопкой или переключателем); подключение фототранзистора экранированным кабелем до 3 метров;
- клемма SB, управляющая включением питания (при наличии дежурного питания);
- регулирование скорости выполнения программы (кнопка Kn1), сброс скорости выполнения программы до начального уровня (кнопка Kn2), регулирование скорости каналов, работающих в режиме ШИМ (кнопка Kn3);
- рабочая температура устройства -30 ~ +70/
Распайка шнура СОМ-порта
| DB9M (вилка) | DB9F (гнездо) |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 7 | 7 |

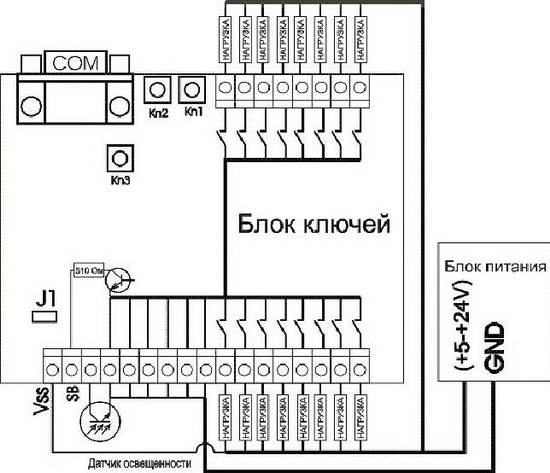

Схема включения
При программировании контроллер подключается к ПК через обычный прямой кабель для СОМ-порта (к контроллеру подключается вилка, к ПК — гнездо). Также можно использовать переходники СОМ-USB для подключения к ноутбукам без СОМ-портов (приобретается пользователем, работа некоторых типов переходников не гарантируется!).
Программирование проводится при включенном питании светодиодного контроллера. После программирования контроллер работает без подключения к компьютеру. Допускается подключение любого количества каналов нагрузки (от 1 до 16). Также нагрузка каналов может иметь различные питающие напряжения.
Примеры использования светодиодного контроллера "Кисловодск"
