6V (2p14s) - Imax 1400мА, U 78-92 В
6V (4p7s) - Imax 2800мА, U: 39-46 В
24V (4p7s) - Imax 700мА, U: 160-180 В

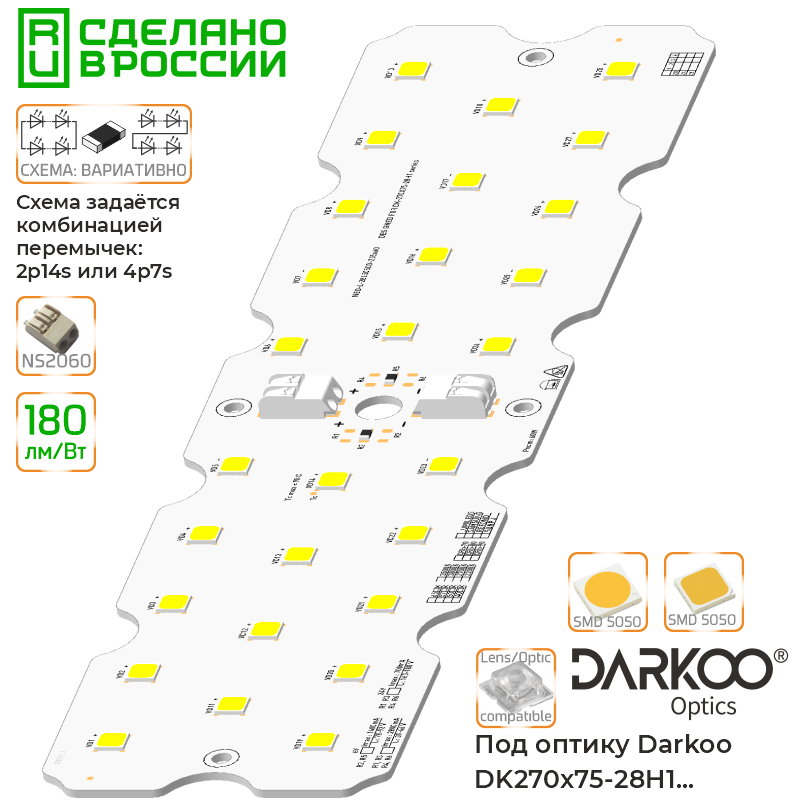

Плата NEO-L-28L5050D из фольгированного алюминия толщиной 1,5 мм, на которой могут быть смонтированы светодиоды типоразмера 5050, 6V или 24V Lumileds, Cree, Samsung, Sunpu, Refond, Smalite, ETI и т.д.
Схема задается комбинацией напаянных перемычек:
- перемычки R2, R5: две параллельных цепи из 14 последовательно соединенных светодиодов (2p14s)
- либо перемычки R1, R3, R4, R6: четыре параллельных цепи по 7 последовательно соединенных светодиодов (4p7s)
Для подключения предусмотрены разъемы NS2060‑402
Для крепления: предусмотрены 4 отверстий Ø3,4 мм

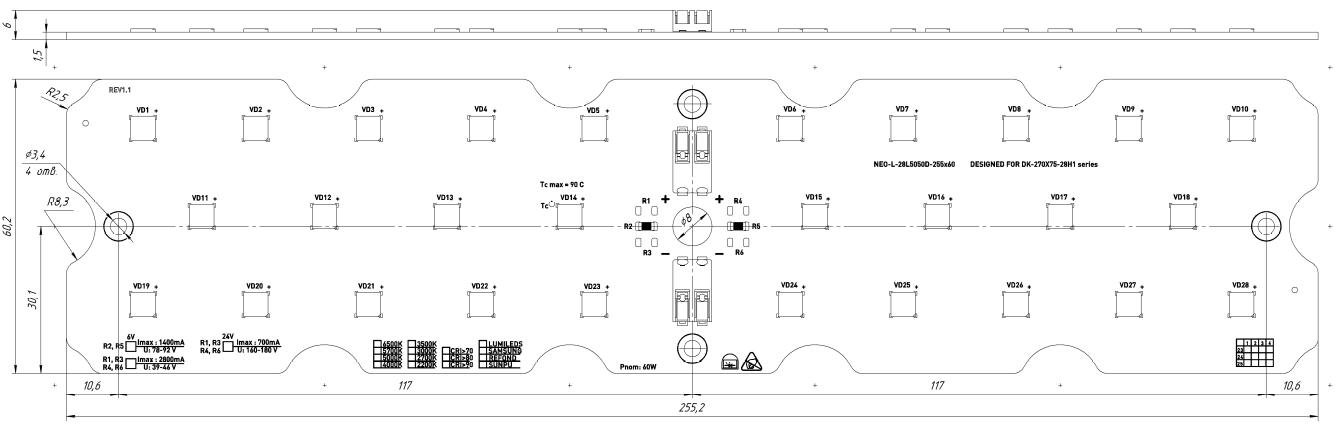

Размеры светодиодного модуля: 255,2 x 60,2 x 6 мм
Модуль разработан под оптику Darkoo, линзы серии DK270X75‑28H1…
На примере NEO-L-28L5050D-255x60-SEL-5K-WE70-6V640, задана схема 2p14s (U 78-92 В), установлены светодиоды - 6V Sunpu SEL-505050WE70-6V640 (CCT 5000K, CRI > 70), данные с учетом Tj = 85°C:
ток 350мА (175мА@LED) – свет. поток 5110 лм, мощность 26,5Вт, эффективность до 192 лм/Вт
ток 700мА (350мА@LED) – свет. поток 9990 лм, мощность 55,6Вт, эффективность до 179 лм/Вт
ток 1050мА (525мА@LED) – свет. поток 14570 лм, мощность 86,7Вт, эффективность до 168 лм/Вт
ток 1400мА (700мА@LED) – свет. поток 18810 лм, мощность 119,6Вт, эффективность до 157 лм/Вт
На примере NEO-L-28L5050D-255x60-SEL-5K-WE70-6V640-4p7s, задана схема 4p7s (U 39-46 В), установлены светодиоды - 6V Sunpu SEL-505050WE70-6V640 (CCT 5000K, CRI > 70), данные с учетом Tj = 85°C:
ток 700мА (175мА@LED) – свет. поток 5110 лм, мощность 26,5Вт, эффективность до 192 лм/Вт
ток 1050мА (263мА@LED) – свет. поток 7600 лм, мощность 40,9Вт, эффективность до 185 лм/Вт
ток 1400мА (350мА@LED) – свет. поток 9990 лм, мощность 55,6Вт, эффективность до 179 лм/Вт
ток 2100мА (525мА@LED) – свет. поток 14570 лм, мощность 86,7Вт, эффективность до 168 лм/Вт
6V - Imax 800мА, U 39-47 В
3V - Imax 1600мА, U: 18-24 В
NEO-L-28S3030-76x76
Плата 28S3030 из фольгированного алюминия толщиной 1,6 мм, на которой могут быть смонтированы светодиоды типоразмера 3030, 6V или 3V Lumileds, Cree, Samsung, Sunpu, Refond, Smalite, ETI и т.д.
Схема: четыре параллельных цепи по 7 последовательно соединенных светодиодов
Для подключения предусмотрены контактные площадки
Для крепления: предусмотрены 4 отверстий Ø3,5 мм

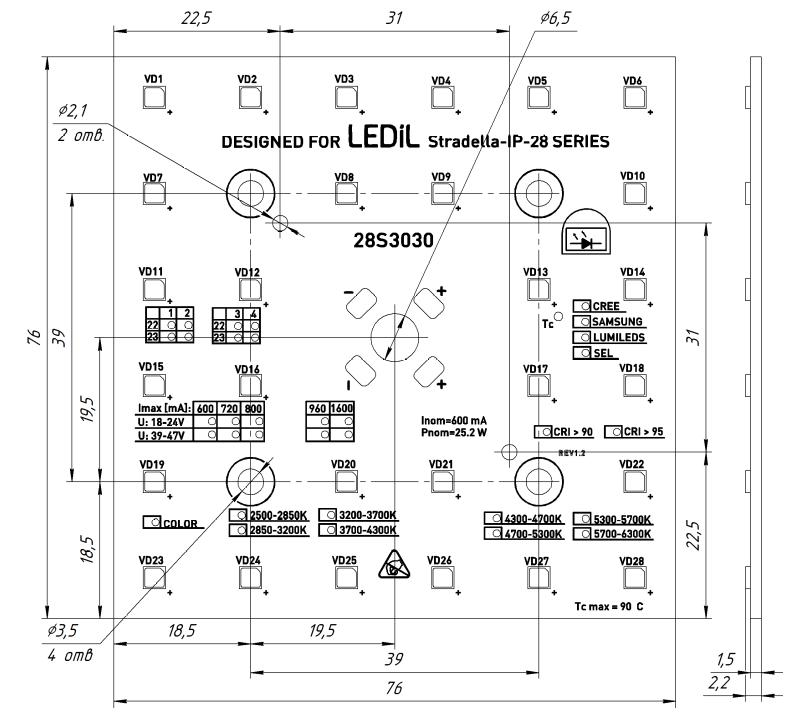

Размеры светодиодного модуля: 76 x 76 x 2,2 мм
Модуль разработан под оптику Ledil, линзы серии Stradella‑IP‑28 (некоторые линзы серии), так же совместимы с оптикой Darkoo серии DK100‑...-28H1 (некоторые линзы серии)
На примере NEO-L-28S3030-76x76-L130-4K-X21, (U 39-47 В), установлены 6V светодиоды Lumileds
L130-4080003000X21 (CCT 4000K, CRI > 80), данные с учетом Tj = 85°C:
ток 350мА (~88мА@LED) – свет. поток 2370 лм, мощность 14,1Вт, эффективность до 169 лм/Вт
ток 700мА (175мА@LED) – свет. поток 4360 лм, мощность 30,1Вт, эффективность до 144 лм/Вт
На примере NEO-L-28S3030-76x76-RF-Q30SA40B-24-J2, (U 39-47 В), установлены 6V светодиоды Refond
RF-Q30SA40B-24-J2 (CCT 4000K, CRI > 80), данные с учетом Tj = 85°C:
ток 350мА (~88мА@LED) – свет. поток 2370 лм, мощность 14,1Вт, эффективность до 172 лм/Вт
ток 700мА (175мА@LED) – свет. поток 4360 лм, мощность 30,1Вт, эффективность до 145 лм/Вт
3V (4p4s+1p1s) - Imax 1050мА, U 12-15В
6V (4p4s+1p1s) - Imax 700мА, U: 24-28В
3V (4p4s) - Imax 1050мА, U 10-13,5В
6V (4p4s) - Imax 700мА, U: 22,5-26,5В

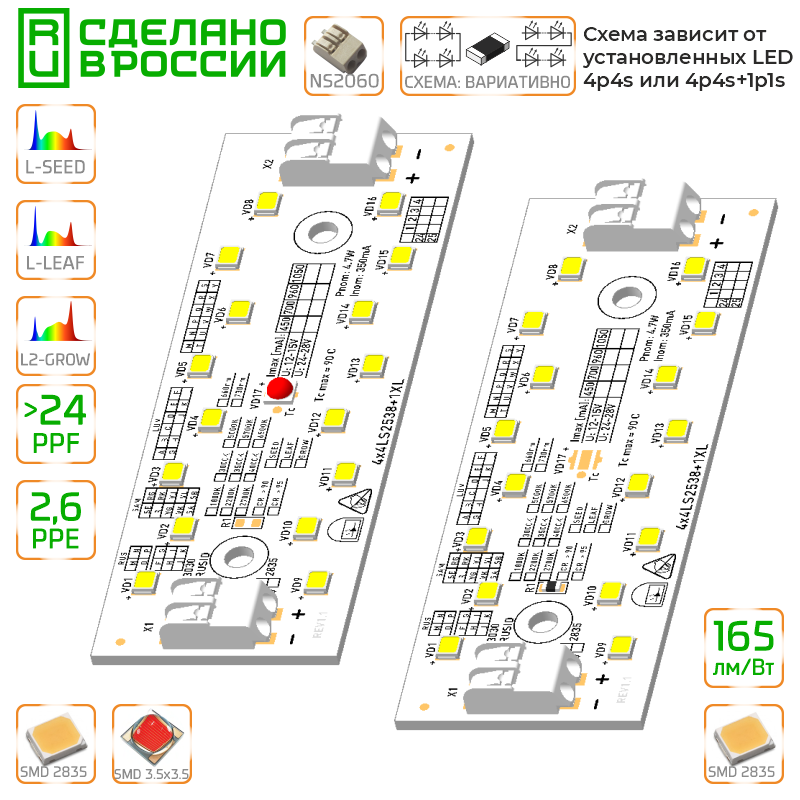

NEO-L-4x4LS2835+1XL
Плата 4x4LS2835+1XL из фольгированного алюминия толщиной 1,5 мм, на которой могут быть смонтированы светодиоды типоразмера 2835, 3V или 6V и так же мощные светодиоды типоразмера 3,5х3,5 (в том числе цветные) Lumileds, Cree, Samsung, Silan, Sunpu, Refond, Smalite и т.д.
Схема: в зависимости от установленных светодиодов, четыре параллельных цепи по 4 последовательно соединенных светодиода 2835 + последовательно с ними мощный светодиод 3,5х3,5 (либо вместо него перемычка).
Для подключения предусмотрены разъемы NS2060-402
Для крепления: предусмотрены 2 отверстия Ø3,5 мм

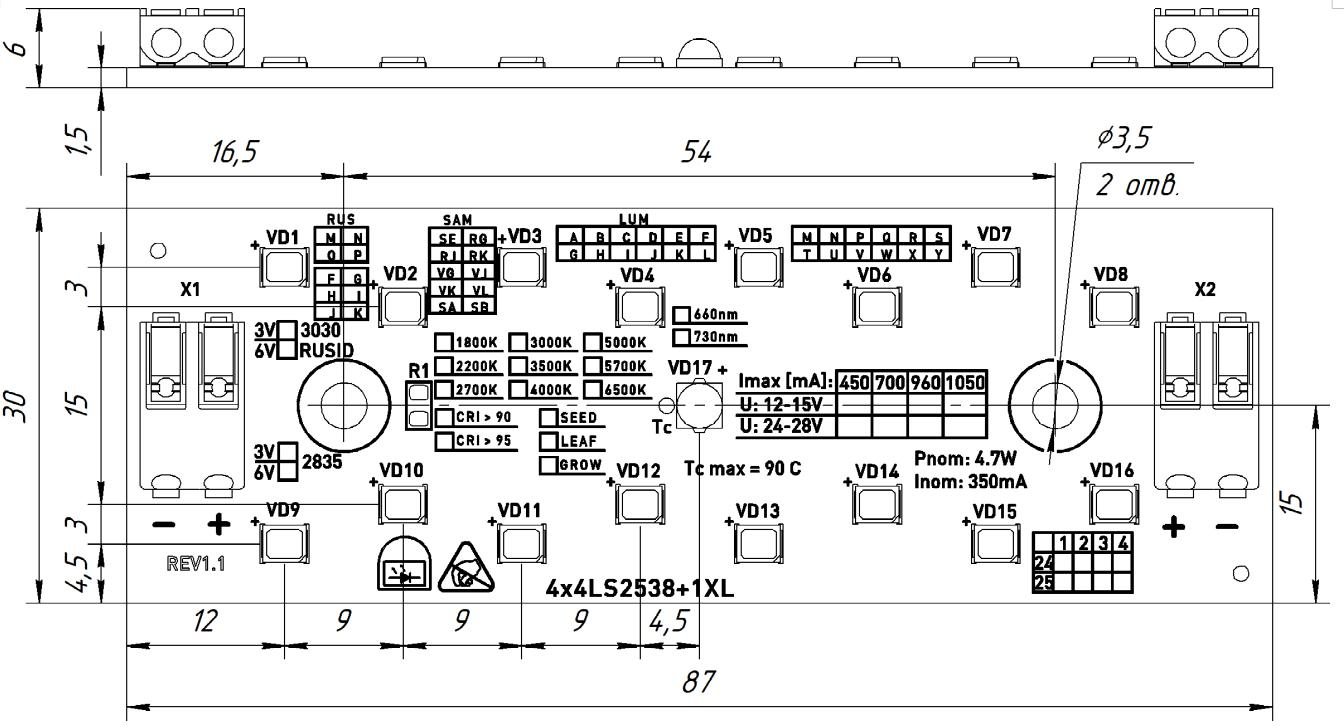

Размеры светодиодного модуля: 87 x 30 x 6 мм
В зависимости от исполнения модуль подойдет для освещения и подсветки растений, либо для общего освещения, ЖКХ, интерьерных и др. светильников.
На примере NEO-L-4x4LS2835+1XL-LUM-4K-SA-D1, (U 10-13,5 В), установлены только 2835 3V светодиоды Lumileds L128-4080SA35A00D1 (CCT 4000K, CRI > 80), данные с учетом Tj = 55°C:
ток 350мА (~88мА@LED) – свет. поток 740 лм, мощность 3,9Вт, эффективность до 191 лм/Вт
ток 700мА (175мА@LED) – свет. поток 1395 лм, мощность 8,1Вт, эффективность до 171 лм/Вт
NEO-L-4x4LS2835+1XL-LUM-4K-RB-L1, (U 22,5-26,5 В), установлены только 2835 6V светодиоды Lumileds
L128-4080RB35000L1 (CCT 4000K, CRI > 80), данные с учетом Tj = 85°C:
ток 350мА (~88мА@LED) – свет. поток 1260 лм, мощность 8 Вт, эффективность до 158 лм/Вт
ток 700мА (175мА@LED) – свет. поток 2275 лм, мощность 17,1Вт, эффективность до 133 лм/Вт
3V 40LED (5p8s) - Imax 1050мА, U 20,5-27В
3V 15LED (5p3s) - Imax 1050мА, U: 7,5-10В
6V 40LED (5p8s) - Imax 700мА, U 44-52В
6V LED (5p3s) - Imax 700мА, U: 16,5-20В

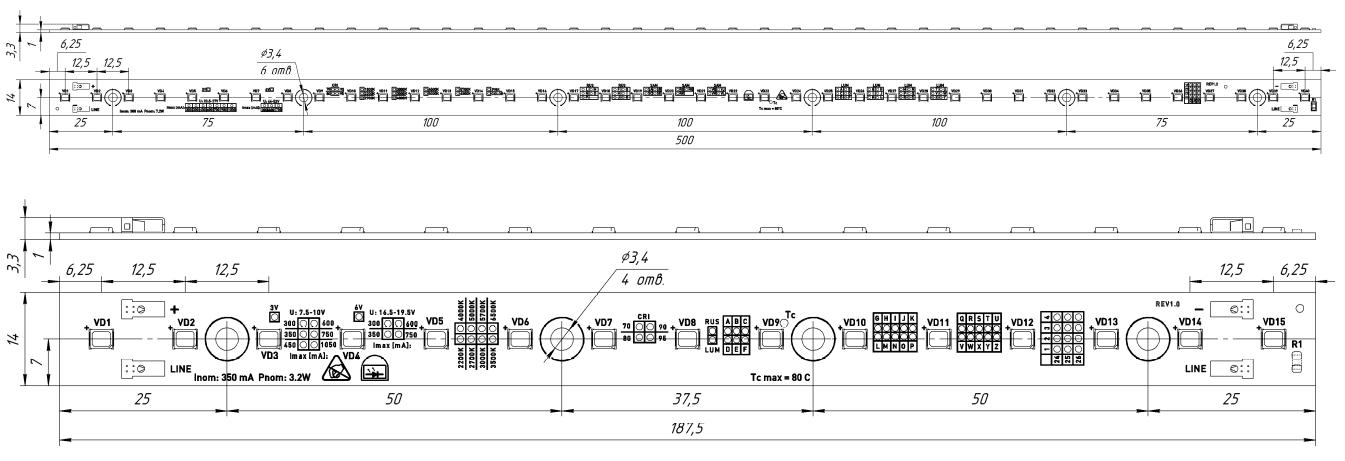

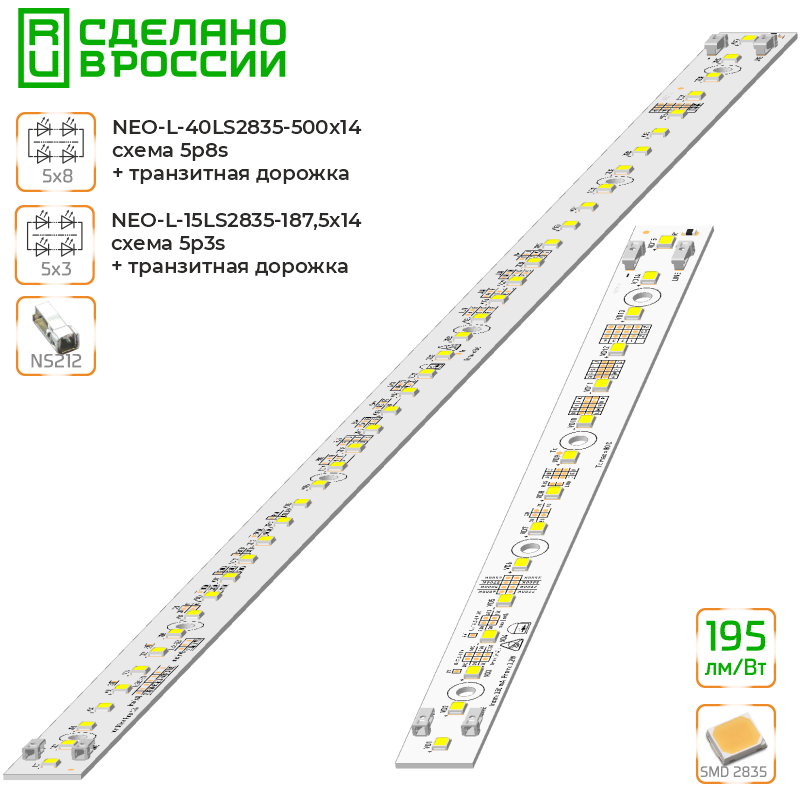

NEO-L-40LS2835-500x14 и NEO-L-15LS2835-187,5x14
Платы L-40LS2835-500x14 и L-15LS2835-187.5x14 из фольгированного алюминия толщиной 1,0 мм, на которой могут быть смонтированы светодиоды типоразмера 2835, 3V или 6V (в том числе и 0,2Вт) Lumileds, Samsung, Cree, Sunpu, Refond, Smalite, ETI, РуСИД и т.д.
Схема: у линейки NEO-L-40LS2835-500x14 - пять параллельных цепей по 8 светодиодов последовательно + транзитная дорожка вдоль всей платы,
у линейки NEO-L-15LS2835-187,5x14 - пять параллельных цепей по 3 светодиода последовательно + транзитная дорожка вдоль всей платы
Для подключения предусмотрены разъемы NS212
Для крепления: предусмотрены отверстия Ø3,4 мм
Размеры: 500x14x3,3 мм и 187,5x14x3,3 мм
Серия из двух комплиментарных линеек, подойдет для изготовления линейных светильников, общего освещения.
На примере NEO-L-40LS2835-500x14-LUM-4K-SA-D1, (U 20,5-27 В), установлены 3V светодиоды
Lumileds L128-4080SA35A00D1 (CCT 4000K, CRI > 80), данные с учетом Tj = 55°C:
ток 350мА (70мА@LED) – свет. поток 1490 лм, мощность 7,6 Вт, эффективность до 195 лм/Вт
ток 700мА (140мА@LED) – свет. поток 2835 лм, мощность 15,9 Вт, эффективность до 178 лм/Вт
ток 1050мА (210мА@LED) – свет. поток 4080 лм, мощность 24,8 Вт, эффективность до 164 лм/Вт
NEO-L-15LS2835-187.5x14-LUM-4K-SA-D1, (U 7,5-10 В), установлены 3V светодиоды
ток 350мА (70мА@LED) – свет. поток 555 лм, мощность 2,9 Вт, эффективность до 195 лм/Вт
ток 700мА (140мА@LED) – свет. поток 1060 лм, мощность 6 Вт, эффективность до 178 лм/Вт
ток 1050мА (210мА@LED) – свет. поток 1530 лм, мощность 9,3 Вт, эффективность до 164 лм/Вт
NEO-L-40LS2835-500x14-LUM-4K-6V-RB-L1, (U 44-52 В), установлены 6V светодиоды
Lumileds L128-4080RB35000L1 (CCT 4000K, CRI > 80), данные с учетом Tj = 85°C:
ток 350мА (70мА@LED) – свет. поток 2700 лм, мощность 15,6 Вт, эффективность до 173 лм/Вт
ток 700мА (140мА@LED) – свет. поток 4960 лм, мощность 33,3 Вт, эффективность до 149 лм/Вт
CW 14LED (2p7s) - Imax 350мА, U: 18 - 24В
WW 14LED (2p7s) - Imax 350мА, U: 18 - 24В

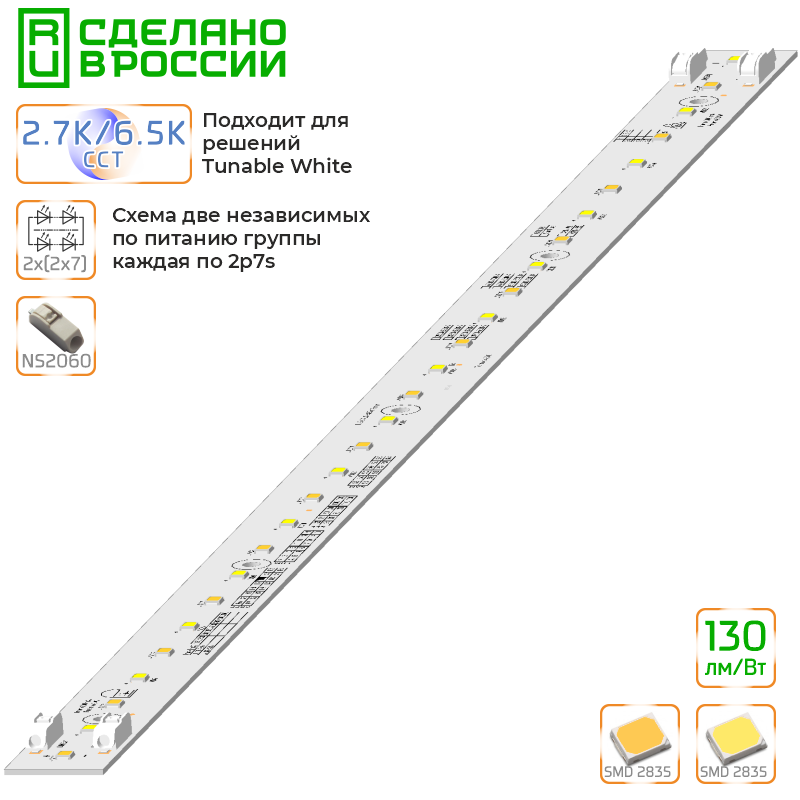

NEO-L-2x14LS2835-489x18
Плата L-2x14LS-489x18mm из фольгированного алюминия 1,0 мм на которой могут быть смонтированы светодиоды типоразмера 2835, 3V или 6V Lumileds, Samsung, Cree, Sunpu, Refond, Smalite, ETI, РуСИД и т.д.
Схема: две независимых по питанию и подключению группы из двух параллельных цепей по 7 светодиодов (светодиоды из разных групп стоят один через один)
Для подключения предусмотрены разъемы NS2060-401
Для крепления: предусмотрены 5 отверстий Ø3,3 мм
Размеры: 489x18x5,5 мм
Линейка с 2-мя независимыми по питанию линиями светодиодов, довольно универсальное и гибкое решение под разные задачи.
Если паяем светодиоды тёплый/холодный один через один - то получаем Tunable White решение.
Если паяем все одинаковые светодиоды, то просто решение с большой плотностью светодиодов.
Так же можно использовать возможность с раздельным питанием групп чтобы совместить функционально разные решения, например один канал запитан небольшим током и все время включен в качестве дежурного освещения, второй канал на больший ток подрубается по датчику как основной свет.
Можно применить и в качестве фитоосвещения - один канал под белые светодиоды (для людей), второй - под красные или пурпурные для растений.
На примере NEO-L-2x14LS2835-489x18-LUM-2,7К/6,5К-RA-F1, (U 18-24 В / 18-24 В), установлены 3V светодиоды
Lumileds L128-2780RA35002F1 и L128-6580RA35002F1 (CCT 2700K и CCT 6500K, CRI > 80), данные при Tj = 55°C:
Теплые (WW) ток на канал 300мА (150мА@LED) – свет. поток 810 лм, мощность 6,2 Вт, эфф-сть до 130 лм/Вт
Холодные (CW) ток на канал 300мА (150мА@LED) – свет. поток 875 лм, мощность 6,2 Вт, эфф-сть до 141 лм/Вт
NEO-L-2x14LS2835-489x18-RF-2,7К/6,5К-EF-2J-CRI90, (U 18-24 В / 18-24 В), установлены 3V светодиоды
Refond RF-W27TI32DS-EF-2J и RF-W65TI32DS-EF-2J (CCT 2700K и CCT 6500K, CRI > 90), данные при Tj = 55°C:
Теплые (WW) ток на канал 300мА (150мА@LED) – свет. поток 790 лм, мощность 6,3 Вт, эфф-сть до 125 лм/Вт
Холодные (CW) ток на канал 300мА (150мА@LED) – свет. поток 865 лм, мощность 6,3 Вт, эфф-сть до 137 лм/Вт
CW (3p6s) - Imax 400мА, U: 16 - 20В
WW (3p6s) – Imax 400мА, U: 16 - 20В

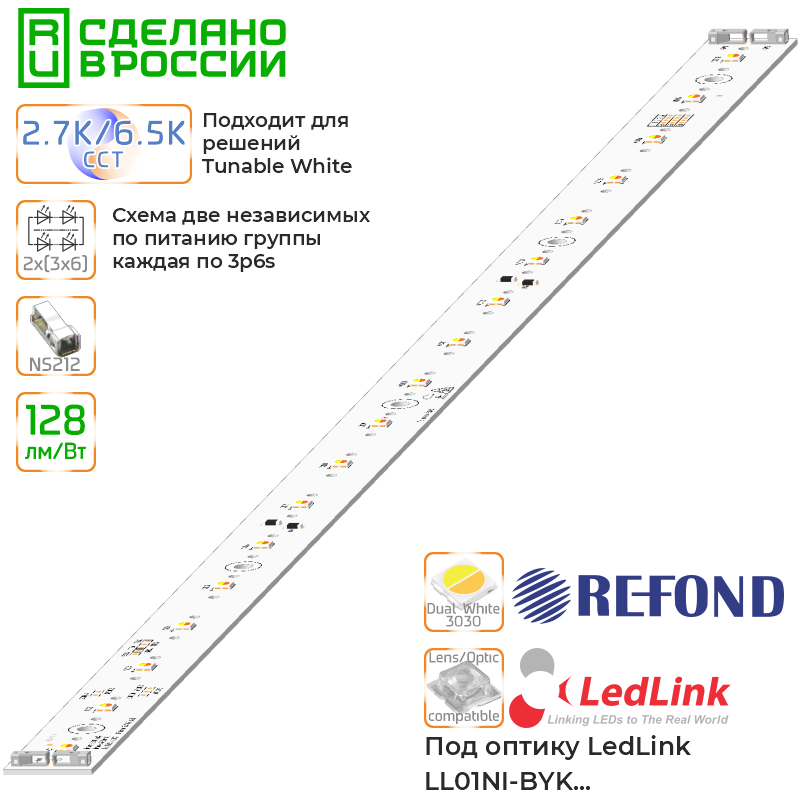

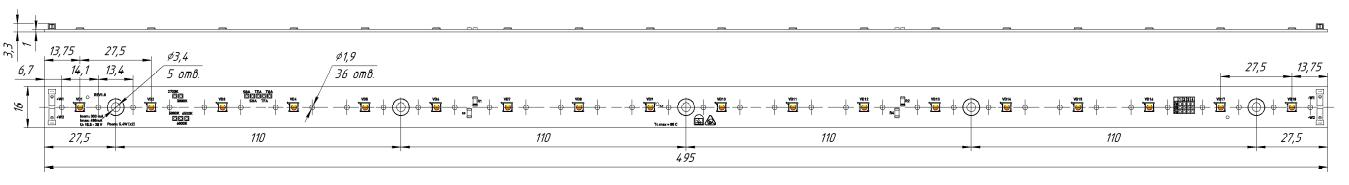

NEO-L-18TW3030-495x16
Плата L-18TW3030-495x16 из фольгированного алюминия 1,0 мм, на плате смонтированы двухцветные (DualWhite) 3V светодиоды Refond типоразмера 3030, цветовая температура CCT 2700K / 6500K CRI > 80
Схема: две независимых по питанию и подключению группы (канала) из трех параллельных цепей по 6 светодиодов (кристаллов).
Для подключения предусмотрены разъемы NS212 (независимо для каждой цветовой температуры)
Для крепления: предусмотрены 5 отверстий Ø3,4 мм
Размеры: 495x16x3,3 мм
На светодиодный модуль можно установить оптику - единичные линзы LedLink серии LL01NI-BYK...
Линейка под 2-х цветные светодиоды RF-R2760HQ30DS-EF-2J-Y - Tunable White решение которое обеспечивает более эстетичный подход с совмещением источников теплого 2700К и холодного 6500К света в одной цветоточке. Подходит так же и для линейных светильников.
Так же на эту линейку можно поставить оптику LedLink - единичные линзы серии LL01NI-BYK - для задач акцентного или архитектурного освещения
NEO-L-18TW3030-495x16-RF-2760-EF-2J-Y, (U 16-20 В / 16-20 В), установлены 3V двухцветные (DualWhite) светодиоды Refond RF‑R2760HQ30DS-EF-2J-Y (CCT 2700K / 6500K, CRI > 80), данные при Tj = 55°C:
Теплый (WW) ток на канал 300мА (100мА@LED) – свет. поток 695 лм, мощность 5,4 Вт, эфф-сть до 128 лм/Вт
Холодный (CW) ток на канал 300мА (100мА@LED) – свет. поток 750 лм, мощность 5,4 Вт, эфф-сть до 139 лм/Вт
Теплый (WW) ток на канал 400мА (~133мА@LED) – свет. поток 875 лм, мощность 7,5 Вт, эфф-сть до 117 лм/Вт
Холодный (CW) ток на канал 400мА (~133мА@LED) – свет. поток 945 лм, мощность 7,5 Вт, эфф-сть до 127 лм/Вт
